Zloženie motoru vo formáte A2!!!

[martin110r]

Tento obrázok je známy snáď každému Babeťťákovi. No všetky fotky čo som posťahoval z rôznych stránok neboli moc detailné. Piest, karburátor, spojky, ložiská som síce našiel, ale také detaily, ako nejaká malá podložka, kolíček a podobne som jednoducho prehliadol. Keď som obrázok zväčšil, bolo to ešte horšie, už som nevidel ani to, čo bolo vidno pri malom obrázku .
Dnes som si len tak z nudy listoval v jednej dielenskej príručke, čo mám v počítači, prebehol ju celú a čo nenájdem na konci. Dva obrázky veľké ako hovado, ktoré sa mi podarilo "rozštvorčekovať" až po hodne veľkom zväčšení. Skrátka dobre naskenované. Tak som ich "vybral" z PDF a v programe na úpravu fotiek sa s nimi trochu pohral. Spojil ich do jedného celku, odstránil zažltnutú farbu papiera, trošku zlepšil kontrast, orezal a nakoniec vytlačil. A to tak, že som si pred tlačením zaškrtol možnosť "Tlačiť plagát" a upresnil podmienky tlačenia na "2x2". Samozrejme zaškrtol možnosť tlačenia v najlepšej kvalite. Výsledok taký ako vidíte na fotkách. Obrázok motora rozložený na 4 papiere formátu A4, teda ako celok je to formát A2. Napriek takémuto veľkému obrázku stále krásne vidno detaily. Samozrejme, ešte musím kraje papiera orezať a obrázok spojiť dokopy.

[Pavel]

To je fakt dobré rozlišení. Já koukal, co mám v počítači a nikde takové detaily. Co takhle ty obrázky spojit do jednoho velkého obrázku a ten tady pro nás vystavit?

[martin110r]

Je libo welkej wobrázek, prosím . Maximálna veľkosť. Neupravoval som rozmery. Iba som ho previedol do formátu .jpeg takže je skomprimovaný, ale snáď to nebude moc poznať. I tak má necelé 4 MB. Mám v počítači tento istý obrázok, akorát vo formáte .tif, to znamená, že kompresia je minimálna, akorát že veľkosť je 44 MB .

http://www.postimage.org/image.php?v=TsPa9US

Keď kliknete na odkaz, zobrazí sa vám obrázok, ale je to viacejmenej iba náhľad. Kliknite ešte raz a zobrazí sa v plnej veľkosti.

[Pavel]

Dokonce je vidět, že tam mají zakreslené naopak hnací ozubené kolečko v převodovce (to volné, co je na výstupním hřídeli)

[Starec]

Stiahnite si tento súbor, kde nájdete rozloženie aj motora 225 a elektro schémy. Nie sú síce až natoľko veľké, ale myslím že pri zväčšení cez prehliadač obrázkov sú PC dosť jasné a detalne zábery.
Link: http://www.babetta.eu.sk/Babetta/download/Tech.nakres.rar

[opteronek]

To Starec: Ahoj, dají se ještě někde sehnat ty 2 velké výkresy(schéma motoru 210 a 225) ?Dík.Tom

[Starec]

Mne to poslal jeden člen stým, že mi to dovolil publikovať. Už som mu napísal, snáď sa ozve skade to má. Mám dojem, že to kúpil v dákom obchode s katalógom náhradných dielov. Ak sa nemýlim tie plagáty mali rozmery 100x75 cm

[Ajo]

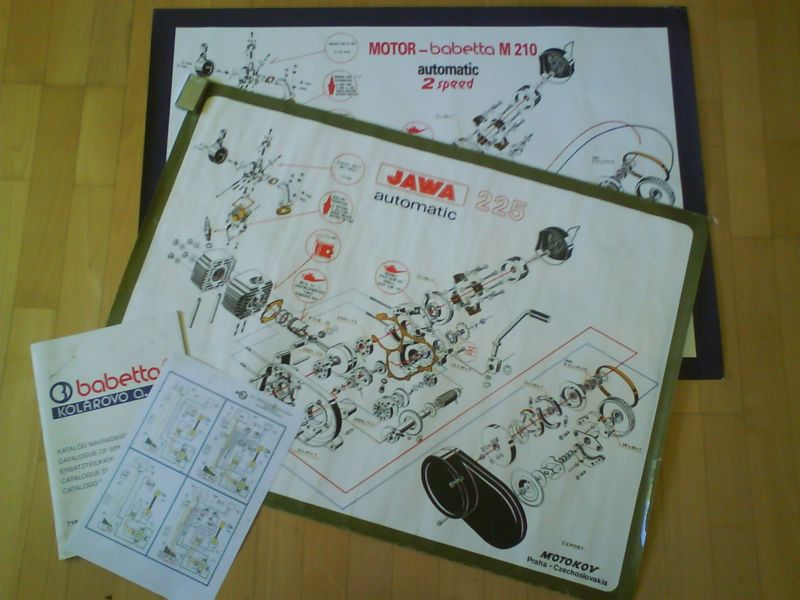

tie plagáty sú moje M 210 má 85 x 60 cm a 225 80 x 58 cm


kúpil som ich v motoshope za pár drobných http://zilina-gallery.sk/picture.php?/5913/category/521

[opteronek]

To Ajo: a jsou ještě k mání v tom e-shopu, měl o oba zájem...nebo neví z vás někdo, kde by se ještě tyto schémata dali koupit u nás v čr?Díky..

[Ajo]

sorry, že odpisujem tak neskoro ale boli sme v Tatrách a pokiaľ viem tak motopo nemá svoj eshop iba normálny obchod a keď tam pôjdem tak sa opýtam či ich ešte majú

[opteronek]

To Ajo: díky, že se zeptáš v obchodě..

[RofliXuS]

Fakt dík za výkresy Rovno si to idem potlačiť Pomôže mi to pri najbližšiom rozoberaní

[martin110r]

Tak tomu ver, že to pomôže. Práve preto som to sem dal .

[RofliXuS]

hej hej mám to vytlačené a nosím to stále v košiku s knižkou o babette , lekárničkou , kufríkom s náradim a pumpou na dofukovanie kolies

[opteronek]

Našel jsem na netu zajímavej odkaz na schéma plakátů motoru Babetta 210,225 ve vysdokém rozlišení a v barvách...snad to někomu pomůže při sestavování motoru..
http://www.jawamoped.hu/poszter/plakat.htm
