Podložky na klikovém hřídeli

[Matrix]

Prosím vás, můžete mě někdo jen ujisti kde všude jsou podložky ? Nevím přesně jak je to s podložkama u těch jehlových ložisek kde mají být, osobně bych řekl že byla jedna podložka směrem od skříně. Pak je tam ještě nějaká podložka bubnu, ta by měla být hned pod sundání rozběhového bubnu. A pak si už nejsem vůbec jistej Předem díky.

[Starec]

Odpoveď si si dal sám a to správnu. Nič iné tam už nejde. Jedná malá-tenká pod ihlové ložiská a potom jedná veľká a hrubšia ktorá chráni gufero ktoré je v štartovacom bubne. To vsjo.

[PetrT30]

Zdravím.
Podle dílenského manualu tam těch podložek je více. Pokud to budu brát od klikovky tak tam je namalovaná podložka (asi INA), pak 2ks ložisek - INA, pak tam je před bubnem jedna podložka a za bubnem je namalovaná další.
Můžete mi prosím říct teda jak to má být? Mám v tom nějaký guláš a chci to mít přesně.
Zde jsou všechny podložky a ložiska co by tam měly být, ale nevím v jakém pořadí:
http://shop.motomaxsro.cz/cz-detail-195 ... 19x13.html
http://shop.motomaxsro.cz/cz-detail-196 ... z-ina.html
http://shop.motomaxsro.cz/cz-detail-250 ... bnu-i.html
http://shop.motomaxsro.cz/cz-detail-251 ... oveho.html

[PetrT30]

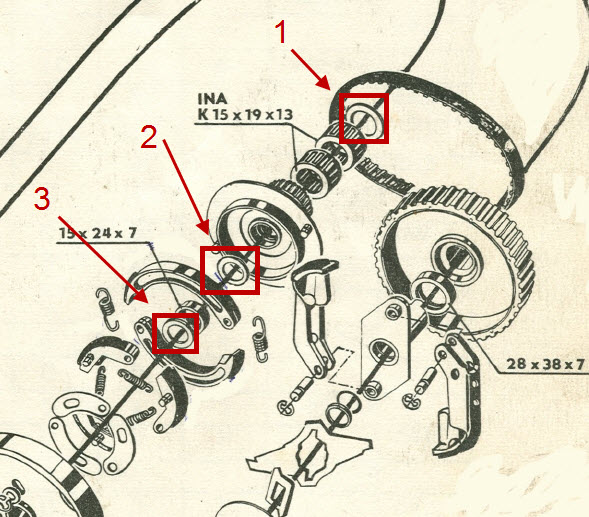

Tak to sem dám i s obrázkem
1) http://shop.motomaxsro.cz/cz-detail-196 ... z-ina.html
2) http://shop.motomaxsro.cz/cz-detail-250 ... bnu-i.html
3) http://shop.motomaxsro.cz/cz-detail-251 ... oveho.html
Buhužel se nemůžu nikde dočíst jaké jsou rozměry těch podložek 2 a 3. Ta 1čka podložka je stejně veliká jako ložisko?
Během dne dodám fotky ještě z reálu.

[kompressor33]

Sú tam len tri podložky. Všetky majú otvor 15,1 mm, lebo sú na ramene kľuky s priemerom 15 mm. Prvá od kľukovky sa musí vojsť do otvoru remenice, kde je ihličkové ložisko INA s vonkajším priemerom 19 mm, tak vonkajší priemer tejto podložky by mal byť 18 mm, aby tam ostala ešte medzera na mazanie INA ložísk zmesou. Druhá podložka je pod guferom 24 x 15 x 7 v remenici, teda jeho vonkajší priemer by mal byť 23,5 mm. Tretia podložka je medzi rozbehovým bubnom a guferom remenice a je dobré keď má vonkajší priemer 28 mm. Hrúbky by som dal 0,5 mm, lebo postačujú a zároveň nestiahnem spojku tak, že pri brzdení zdochne motor.

[PetrT30]

díky, díky, díky, díky
Ty rozměry jsem potřeboval. Nikde jsem na ně nenarazil

[PeterYAMAHA]

Hrúbky by som dal 0,5 mm, lebo postačujú a zároveň nestiahnem spojku tak, že pri brzdení zdochne motor.

keby boli tenšie stiahnú spojku?

[butan]

keby boli tenšie stiahnú spojku?

Když budou tlustější, mohou stáhnout spojku. Záleží na celkovém opotřebení bubnů a poloze kliky v jejích ložiskách. Prostě po dotažení matky na klice ověř rukou zda se bubny navzájem nestrhávají.
Lubor
