Stabilizátor napätia - anketa

Elektroinstalace B207, B210 a ostatních Babett, alternátory, světla, bouchání žárovek, kabeláž, úpravy, závady...

Moderátoři: IGI, milda, DRN

Máte na Babette stabilizátor napätia?

ÁNO
27
35%
NIE
50
65%

Celkem hlasů : 77

Re: Stabilizátor napätia - anketa

Příspěvekod butan » čtv kvě 06, 2010 10:43:22

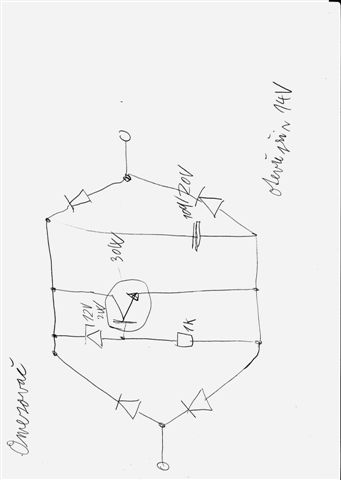

Protože cena omezovače, ale i tyristoru několikanásobně převyšuje cenu použitých součástek, načrtnul jsem schémátko, kdyby si to někdo chtěl postavit. Omezovač na 6V by se dal udělat i jinak, se dvěma výkonovými tranzistory PNP a NPN, ale u 12V už by se otvíral přechod b-e, tak jsem nakreslil výkonovou zenerku v můstkovém usměrňovači.


Kondík je 10uF, ale všeje to jen nástřel, hodnoty se musejí doladit při realizaci. Ten kondík je aby to nekmitalo.

Někdy když bude víc času bych zkusím navrhnout tyristorový omezovač, ten by mohl být bezztrátorvý, v praxi by topil řekněme 5W při výkonu alternátoru 40W. Na netu je pár zapojení tyristorových regulátorů nabíjení baterky. Ale omezovač který má vedle sebe jen žárovku už není tak jednoduché udělat, schéma není nikde. Ale omezovač od vape, kerý patří k 60W alternátoru je určitě tohohle typu.
Lubor
Naposledy upravil butan dne čtv kvě 06, 2010 16:29:54, celkově upraveno 2
butan
Specialista I. třídy...
Specialista I. třídy...

Příspěvky: 901
Registrován: pát říj 23, 2009 6:40:57
Bydliště: Praha

Re: Stabilizátor napätia - anketa

Příspěvekod Matrix » čtv kvě 06, 2010 12:39:54

butan píše:A ještě technický dotaz k fóru, dají se obrázky nějak naformátovat aby byly vedle sebe?


Jedině vkládat vedle sebe jako linky na obrázky z jiného serveru a dát to mezi Img tagy.
Babeta 210/000, r.v. 1988, najeto 22.500 km, S91+Stihl HP Ultra (zelený) 1:50
Uživatelský avatar
Matrix
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 276
Registrován: pon črc 06, 2009 17:42:11
Bydliště: Hradec Králové

Re: Stabilizátor napätia - anketa

Příspěvekod martin110r » čtv kvě 06, 2010 15:16:59

No to nevypadá zle. Len neviem prečítať to označenie kondenzátoru, Je tam niečo/20V. Predpokladám, že celé sa to pripája ako klasický Babeťťácky stabilizátor, teda jeden koniec paralelne ku svetelnej vetve a druhý koniec na kostru Babetty.

PS=>Butan: Peniaze pošlem dnes. Po minulé dni som nestíhal, učím sa na maturitu tak som to dáko pustil z hlavy. Činí do 320 Kč (189 Kč stab. + 110 Kč pošt. + 20 Kč žiarovky)
Babetta 210 - rok výroby 1995
Bližšie info o mojej Babette TU.
Zahlasujte v ankete
Uživatelský avatar
martin110r
Veterán fóra II. stupně
Veterán fóra II. stupně

Příspěvky: 2125
Registrován: stř črc 15, 2009 20:55:39
Bydliště: Liptovský Mikuláš

Re: Stabilizátor napätia - anketa

Příspěvekod martin110r » stř čer 02, 2010 12:15:40

Tak som si dnes nakúpil súčiastky a v sobotu skúsim vyrobiť omezovač podľa schémy, čo tu dal Butan. Potom dám vedieť, ako to dopadlo.
Babetta 210 - rok výroby 1995
Bližšie info o mojej Babette TU.
Zahlasujte v ankete
Uživatelský avatar
martin110r
Veterán fóra II. stupně
Veterán fóra II. stupně

Příspěvky: 2125
Registrován: stř črc 15, 2009 20:55:39
Bydliště: Liptovský Mikuláš

Re: Stabilizátor napätia - anketa

Příspěvekod Graun » ned črc 25, 2010 20:45:20

Mám úplně stejné řešení jako tady dával Butan. Já jsem to však dokupoval a instaloval do světla sám, takže nemám to z výroby :wink: Mám ještě ten původní obal, kde je uvedena fa Sapro z Třince.
Babeta 210, ročník 1984, momentálně po GO motoru, takže zajíždím
Graun
Pokročilý diskutér...

Příspěvky: 41
Registrován: sob črc 24, 2010 11:49:08
Bydliště: Šenov u Nového Jičína

Re: Stabilizátor napätia - anketa

Příspěvekod butan » úte srp 10, 2010 15:41:15

O víkendu jsem odpálil tovární omezovač. To je dobrá příležitost k jeho analýze. Uvnitř je toto:
Omezovač

Tranzistor BD682 koupíte vhttp://www.gme.cz za 5kč.
Je to elegantnější řešení než zapojení které jsem vymyslel. Zenerky nemusíte chladit. Toto zapojení není nijak ošizené, klidně sežere 50W, pokud ho přiděláte na dobrý chladič. A je jedno zda na ten chladič přiděláte originální modrou kostku, nebo svůj bastl.
Lubor

Pokud to někdo budete stavět, zapojte mezi báze tranzistorů odpor 10k. Sníží se tak zbytkový proud omezovače při napětí pod 12V.
Odpálené tranzistory byly v izolovaném pouzdře, takové se mi nikde sehnat nepodařilo, ale slídová podložka pod ten horní tranzistor to řeší taky.
Naposledy upravil butan dne čtv srp 12, 2010 20:03:17, celkově upraveno 2
butan
Specialista I. třídy...
Specialista I. třídy...

Příspěvky: 901
Registrován: pát říj 23, 2009 6:40:57
Bydliště: Praha

Re: Stabilizátor napätia - anketa

Příspěvekod martin110r » úte srp 10, 2010 15:44:37

Díky za schému. Pozerám, že udávaš pri tranzistore výkonovú stratu 40 W. Ok, už sa nedivím, že mne to po previnutí alternátora odpálilo obmedzovač :lol: .

EDIT
Na druhej strane obmedzovač spravený podľa tvojej prvej schémy tiež v konečnej podobe nevypadá zle. Je síce o trochu väčší, než ten modrý, ale je to aj tým, že ja som si ho voľbou súčiastok nadimenzoval na výkonovú stratu cca 80-100 W. Keby som ho ho chce dimenzovať na výkonovú stratu 30-40 W, tak bude značne menší, možno rovnakých rozmerov ako tento modrý.
Babetta 210 - rok výroby 1995
Bližšie info o mojej Babette TU.
Zahlasujte v ankete
Uživatelský avatar
martin110r
Veterán fóra II. stupně
Veterán fóra II. stupně

Příspěvky: 2125
Registrován: stř črc 15, 2009 20:55:39
Bydliště: Liptovský Mikuláš

Re: Stabilizátor napätia - anketa

Příspěvekod butan » pát srp 13, 2010 19:18:42

Už jsem to psal jednou, já nejsem příznivcem zbytečného pálení výkonu v omezovači. Přidám tedy konkrétní řešení pro 60W úpravu.
Omezovač bych zapojil až za vypínač, a k 60W žárovce by mohl stačit originální modrý omezovač, vybavený hliníkovým chladičem na cca 20W. Pro případ spálení žárovky, bych na chladič umístil nevratnou tepelnou pojistku na 133°C. Ta by při přehřátí zcela odpojila vinutí alternátoru. Výměna je sice jen s páječkou, ale i tu žárovku 60W na koleně nevyměníte, a předpokládám že pár let vydrží.
Lubor
Naposledy upravil butan dne čtv pro 23, 2010 20:38:33, celkově upraveno 1
butan
Specialista I. třídy...
Specialista I. třídy...

Příspěvky: 901
Registrován: pát říj 23, 2009 6:40:57
Bydliště: Praha

Re: Stabilizátor napätia - anketa

Příspěvekod kubo HC » úte pro 21, 2010 19:05:49

chlapci som začinajuci mechanik elektrotechnik (2ročnik) veci ako plošak, kyselinu doma mama plošak viem vyleptat myslite ze to zvladnem vyrobit tranzistory kupim ostatne sučiatky by som mal mať v mojej zbierke, do buducnosti by som chcel previnuť cievky na 12V a posledna otazka ale podla môjho usudku najdôležitejšia nedal by sa použiť stabilizator zo Simsona? s12V systemom?
tu nájdete info o mojej babče čo sa týka ladeného výfuku, motora, fotiek a podobne http://www.speaker.cz/motoboard_305/viewtopic.php?f=18&t=1350&p=14722#p14722 PREDANÁ do Rumanovej blízko Hlohovca
Uživatelský avatar
kubo HC
Lokální moderátor
Lokální moderátor

Příspěvky: 267
Registrován: úte pro 21, 2010 18:28:36
Bydliště: Hlohovec

Re: Stabilizátor napätia - anketa

Příspěvekod dolly » čtv pro 30, 2010 16:27:13

A co tahle dát dvě zenerky antisériově (nějaký výkonový, nebo větší počet kusů), nebo použít transil, kterej je stavěnej na půlsní zátěž? ;)
Já mám na bábě dělanej omezovač z antisériově zapojenejch zenerovek(transil jsem zrovna neměl doma a byl jsem línej ho objednávat) a ani jedna žárovka za poslední rok :) :)
Naposledy upravil dolly dne stř zář 21, 2011 17:13:04, celkově upraveno 1
Babetta 210, rok výroby 1985, nalítáno přes 13kkm, mrtě mašina - více zde
Uživatelský avatar
dolly
Ostřílený diskutér...
Ostřílený diskutér...

Příspěvky: 69
Registrován: stř črc 01, 2009 20:41:58

Re: Stabilizátor napätia - anketa

Příspěvekod lupusnek » pon kvě 23, 2011 15:39:12

Já ho tam asi dám protože mi to žere neskutečným způsobem žárovky, zhruba po 100 metrech to spálí i 12 V žárovky
lupusnek
Více pokročilejší...

Příspěvky: 22
Registrován: čtv črc 22, 2010 21:56:36

Re: Stabilizátor napätia - anketa

Příspěvekod heslar » pon kvě 23, 2011 17:42:03

Vlastny stabilizator a nie obmedzovac napatia ... lepsie nezozenietie ani v obchodoch....(viac v teme nadstavbova elektronika)... odvtedy ako ho mam ani jedna ziarovka neodletela
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Stabilizátor napätia - anketa

Příspěvekod ici.m » stř srp 15, 2012 9:42:16

zaujimalo by ma, ci niekto robil stabilizator, podla butanovej schemy? lebo ja som ho skusal a funguje len ked zmenim polaritu jednej zenerovej diody
ici.m
Pokročilý diskutér...

Příspěvky: 37
Registrován: čtv pro 31, 2009 12:49:46

Re: Stabilizátor napätia - anketa

Příspěvekod Artifex » ned zář 20, 2015 16:17:57

Tak jsem konečně koupil a nainstaloval omezovač napětí, konkrétně tenhle model:
Obrázek

Nedalo mi to a musel jsem proměřit jestli vůbec funguje, vytáhl jsem osciloskop a výsledek je přijatelný. Na volnoběh (~2000RPM) dává cca 5,2V~ (10,39V peak to peak), vytočené na max otáčky s kolem nahoře (takže při jízdě nedosažitelné) 6,92V~ (13,85V peak to peak) takže omezovač funguje na výbornou, neomezuje sice na 6V přesně, necelých 7V na prasácky vytočeném zdroji je ale více než dobrý výsledek.

Volnoběh


Vytočené
Uživatelský avatar
Artifex
Mistr fóra...
Mistr fóra...

Příspěvky: 113
Registrován: úte dub 14, 2015 22:39:16
Bydliště: Brno

Re: Stabilizátor napätia - anketa

Příspěvekod Pavel » pon zář 21, 2015 9:01:13

Tady u těch krabiček je to spíš o tom, jaké dokáží odvádět teplo. Přece jenom chladič není dimenzován na 20W ztrátové teplo, ale jen v jednotkách wattů. Stačí, aby ti prdla žárovka stářím nebo co se stává často, tak přestane svítit vlivem oxidace na dosedací ploše a najednou ti bude omezovač víc topit, až se spálí.
Je to marný. Vysvětlíš jim to a za pár dnů se stejně zeptají znovu úplně na to samý :D
Uživatelský avatar
Pavel
Lokální moderátor
Lokální moderátor

Příspěvky: 1352
Registrován: stř srp 04, 2010 10:20:09
Bydliště: Brno
