Nadstavbova elektronika

Příspěvekod heslar » ned úno 27, 2011 0:03:17

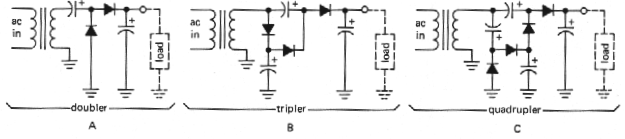

Tema pre nadstavbovu elektroniku na babete, teda uz nie riesenie funkcneho zapojenia babety ale riesenie pridavnej elektroniky. Chcel by som sa tu venovat rozsirenej elektronike pre baberu. Zacalo to vymenenim cievok za cievky z pioniera avsak stale iba 6V sustava. Preto chcem poriesit naptovy naspobic dimenzovany na pozadovany vykon. Ide o jednoduche zapojenie :
zdvojovac napatia.gif
nasobice napatia
zdvojovac napatia.gif (27.12 KiB) Zobrazeno 8118 krát
ktore pri vhodne zvolenych kondenzatoroch vie dodavat pri otackach 1000 Hz napatie okolo 13V ktore sa stabilizovat, a da sa s nim dobre svietit. Planujem ozivit smerovky a dialkove svetlo. O svojich pokrokoch Vas budem informovat.
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Nadstavbova elektronika

Příspěvekod butan » ned úno 27, 2011 9:05:13

No násobiče se tu už rozebíraly. Musíš použít kondíky alepoň na 100V, a když světla zapneš, bude to pěkná šleha, i kontakty ve vypínači to může svařit.
Za sebe nedoporučuji.
Lubor
butan
Specialista I. třídy...
Specialista I. třídy...

Příspěvky: 902
Registrován: pát říj 23, 2009 6:40:57
Bydliště: Praha

Re: Nadstavbova elektronika

Příspěvekod heslar » ned úno 27, 2011 18:16:24

Tak sa mi to dnes podarilo zrealizovat. Je to sice iba upatlane z nicoho ale funguje to. Trojnasobny nasobic doplneny o 12 stabilizator a blokovacie a filtracne kondenzatory. Max U = 12,05 minimalne bolo 11,80V. Avsak prud zavisel od otaciek. Pri volnobehu prechadzalo aktivnou zatazou (nastavenou na skoro skrat) 2 A pri otackach cca 5000 prechadzalo zatazou 8 A. Podotikam ze som vymenil cievky v statore za 22 plechove a previnute hrubsim drotom. Casom zapracujem a hodim to vsetko na jeden plosak. (Na margo toho prudu tych 12V stabilizatorov typu 7812 bolo 5 aby som mohol z toho odobrat taky vykon). Casom sa mi snad podari aj dodat schemy a navrhy plosakov. (pouzite kondenzatory 4m7F/25V polarizovane)
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Nadstavbova elektronika

Příspěvekod heslar » úte bře 15, 2011 21:23:45

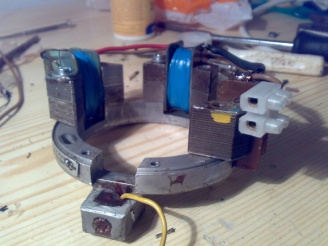

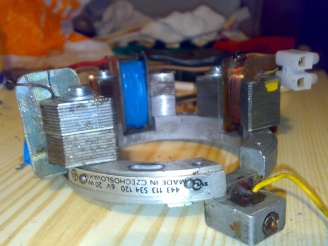

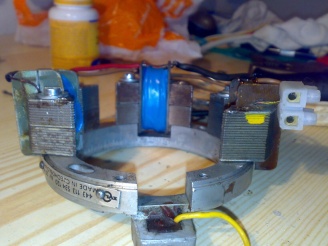

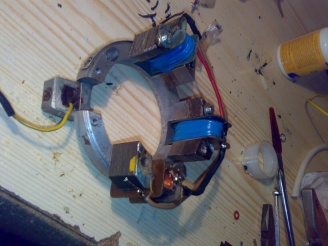

Prva cast nadstavbovej elektroniky - poriadny alternator (konkretne ide o 22 plechove cievky vlastnej vyroby vyrobene z dvoch original 11 plechovych cievok... samozejme teraz to je uz pripevnene na dvoch skrutkach):

26022011711 (1).jpg
26022011711 (1).jpg (32.99 KiB) Zobrazeno 8041 krát

26022011712 (1).jpg
26022011712 (1).jpg (32.16 KiB) Zobrazeno 8041 krát

26022011713 (1).jpg
26022011713 (1).jpg (30.11 KiB) Zobrazeno 8041 krát
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Nadstavbova elektronika

Příspěvekod heslar » úte bře 15, 2011 21:36:02

26022011716 (1).jpg
26022011716 (1).jpg (30.52 KiB) Zobrazeno 8041 krát

26022011715 (1).jpg

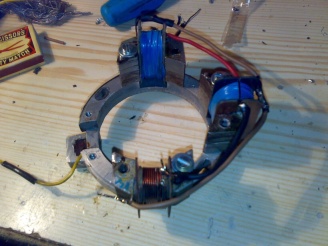

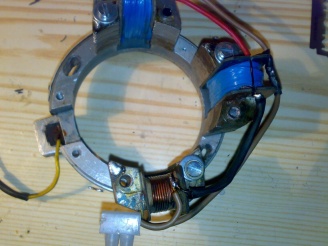

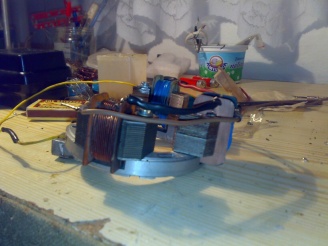

Tu mozeme vidiet ze cievky su zapojene paralerne, teda ziadna spolocna zem, iba dva vodice na vystupe...
26022011715 (1).jpg (29.7 KiB) Zobrazeno 8041 krát

26022011714 (1).jpg
26022011714 (1).jpg (30.77 KiB) Zobrazeno 8041 krát
Naposledy upravil heslar dne čtv bře 17, 2011 0:06:38, celkově upraveno 1
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Nadstavbova elektronika

Příspěvekod heslar » úte bře 15, 2011 21:37:23

26022011718 (1).jpg
26022011718 (1).jpg (31.62 KiB) Zobrazeno 8041 krát

26022011717 (1).jpg
26022011717 (1).jpg (30.52 KiB) Zobrazeno 8041 krát
Naposledy upravil heslar dne úte bře 15, 2011 22:03:43, celkově upraveno 1
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Nadstavbova elektronika

Příspěvekod kubo HC » úte bře 15, 2011 21:38:02

pekne pekne previniem to aj ja a hodím sem fotky už to mám na stole rozrobené ... máš tam dva okruhy?? pozerám že dve cievky previnuté a jedna origo z tou origo budeš ,,krmiť,, zadné svetlo a tímy previnutímy predné?
tu nájdete info o mojej babče čo sa týka ladeného výfuku, motora, fotiek a podobne http://www.speaker.cz/motoboard_305/viewtopic.php?f=18&t=1350&p=14722#p14722 PREDANÁ do Rumanovej blízko Hlohovca
Uživatelský avatar
kubo HC
Lokální moderátor
Lokální moderátor

Příspěvky: 267
Registrován: úte pro 21, 2010 18:28:36
Bydliště: Hlohovec

Re: Nadstavbova elektronika

Příspěvekod heslar » úte bře 15, 2011 21:39:50

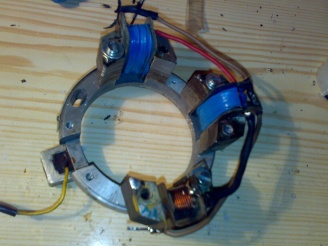

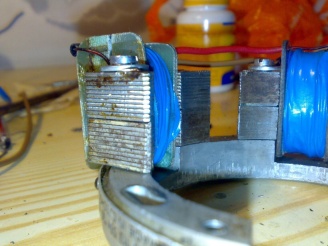

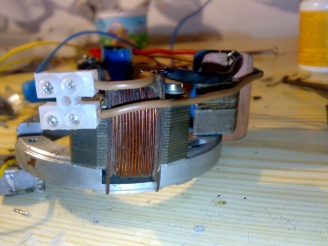

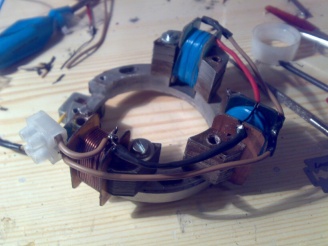

Na tychto fotkach sa da pekne vidiet ze v alteratore som pouzil jednu original 22 plechovu cievku a dve podomacky vyrobene 22 plechove cievky

26022011720 (1).jpg
26022011720 (1).jpg (31.63 KiB) Zobrazeno 8040 krát

26022011721 (1).jpg
26022011721 (1).jpg (31.26 KiB) Zobrazeno 8040 krát

26022011722 (1).jpg
posledna...
26022011722 (1).jpg (32.2 KiB) Zobrazeno 8040 krát
Naposledy upravil heslar dne čtv bře 17, 2011 0:11:33, celkově upraveno 1
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Nadstavbova elektronika

Příspěvekod heslar » úte bře 15, 2011 21:42:17

kubo HC píše:pekne pekne previniem to aj ja a hodím sem fotky už to mám na stole rozrobené ... máš tam dva okruhy?? pozerám že dve cievky previnuté a jedna origo z tou origo budeš ,,krmiť,, zadné svetlo a tímy previnutímy predné?


Vsetky tri su spojene dokopy (paralerne) teda ziadna spolocna kostra.... odpada tym rusenie zo zapalovacieho obvodu.... a vsetkymi tromi krmim vsetko...
Student STU FEI v BA odbor elektronika.
Predavam B210: http://www.speaker.cz/motoboard_305/viewtopic.php?f=12&t=1719
Uživatelský avatar
heslar
Specialista II. třídy...
Specialista II. třídy...

Příspěvky: 368
Registrován: sob úno 26, 2011 21:27:09
Bydliště: Topolčany

Re: Nadstavbova elektronika

Příspěvekod kubo HC » úte bře 15, 2011 21:43:14

aha preto dva vodiče na vývod ... už chápem
tu nájdete info o mojej babče čo sa týka ladeného výfuku, motora, fotiek a podobne http://www.speaker.cz/motoboard_305/viewtopic.php?f=18&t=1350&p=14722#p14722 PREDANÁ do Rumanovej blízko Hlohovca
Uživatelský avatar
kubo HC
Lokální moderátor
Lokální moderátor

Příspěvky: 267
Registrován: úte pro 21, 2010 18:28:36
Bydliště: Hlohovec

Re: Nadstavbova elektronika

Příspěvekod kubo HC » pát bře 18, 2011 21:08:54

háááá !! alternátor previnutý na 12Volt dve cievky zapojene paralelne k jednej čo je v sérii ešte som to síce nemeral ale do predneho svetla som napratal H4-ku !! to je 55/60Watt :D :D a svieti to jak odtrhnute :D vzadu zatial klasika 12V 5W ale urobim si svetlo z LED-iek :)
tu nájdete info o mojej babče čo sa týka ladeného výfuku, motora, fotiek a podobne http://www.speaker.cz/motoboard_305/viewtopic.php?f=18&t=1350&p=14722#p14722 PREDANÁ do Rumanovej blízko Hlohovca
Uživatelský avatar
kubo HC
Lokální moderátor
Lokální moderátor

Příspěvky: 267
Registrován: úte pro 21, 2010 18:28:36
Bydliště: Hlohovec

Re: Nadstavbova elektronika

Příspěvekod heslar » pon bře 21, 2011 2:03:29

Vysledok tohto vikendu: Po osadeni noveho 12V alternatoru (vid obrazky vyzsie - s tou upravou, ze niesu tri cievky paralerne ako na obrazkoch ale su dve paralerne a jedna na ne seriovo) som sa rozhodol spravit pre babettu zdroj.

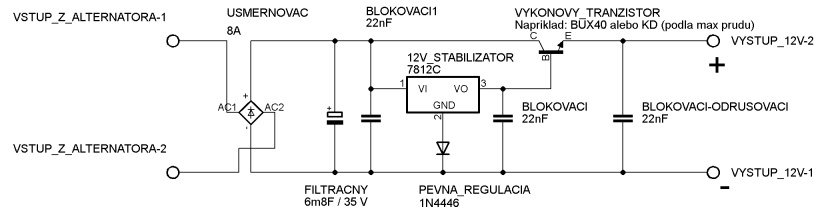

Ide o jednoduche zapojenie ktore zvladne aj elektronik zaciatocnik. Mnou navrhnuty zdroj sa sklada z tychto casti: usmernovac, filter, stabilizator. Usmernovac robi zo striedaveho napatia jednosmerne. Filter vyhladzuje zvlnenie. Stabilizator "orezava" vyzsie napatie ako 12V. Tu je schema:



Merania:

Volnobeh: vystupne napatie 12,4V, vystupny (skratovy) prud 4,5A, max dodany vykon 54W
Stredne otacky (cestovne otacky): napatie 12,6V, prud 7,5A, max vykon 94W
Max otacky: napatie 12,6, prud 8A, max vykon 100W

Dufam ze sa inspirujete a v pripade otazok ma kontaktujte!
