Nadstavbova elektronika

[heslar]

Tema pre nadstavbovu elektroniku na babete, teda uz nie riesenie funkcneho zapojenia babety ale riesenie pridavnej elektroniky. Chcel by som sa tu venovat rozsirenej elektronike pre baberu. Zacalo to vymenenim cievok za cievky z pioniera avsak stale iba 6V sustava. Preto chcem poriesit naptovy naspobic dimenzovany na pozadovany vykon. Ide o jednoduche zapojenie :

nasobice napatia

zdvojovac napatia.gif (27.12 KiB) Zobrazeno 21442 krát

ktore pri vhodne zvolenych kondenzatoroch vie dodavat pri otackach 1000 Hz napatie okolo 13V ktore sa stabilizovat, a da sa s nim dobre svietit. Planujem ozivit smerovky a dialkove svetlo. O svojich pokrokoch Vas budem informovat.

[butan]

No násobiče se tu už rozebíraly. Musíš použít kondíky alepoň na 100V, a když světla zapneš, bude to pěkná šleha, i kontakty ve vypínači to může svařit.
Za sebe nedoporučuji.
Lubor

[heslar]

Tak sa mi to dnes podarilo zrealizovat. Je to sice iba upatlane z nicoho ale funguje to. Trojnasobny nasobic doplneny o 12 stabilizator a blokovacie a filtracne kondenzatory. Max U = 12,05 minimalne bolo 11,80V. Avsak prud zavisel od otaciek. Pri volnobehu prechadzalo aktivnou zatazou (nastavenou na skoro skrat) 2 A pri otackach cca 5000 prechadzalo zatazou 8 A. Podotikam ze som vymenil cievky v statore za 22 plechove a previnute hrubsim drotom. Casom zapracujem a hodim to vsetko na jeden plosak. (Na margo toho prudu tych 12V stabilizatorov typu 7812 bolo 5 aby som mohol z toho odobrat taky vykon). Casom sa mi snad podari aj dodat schemy a navrhy plosakov. (pouzite kondenzatory 4m7F/25V polarizovane)

[heslar]

Prva cast nadstavbovej elektroniky - poriadny alternator (konkretne ide o 22 plechove cievky vlastnej vyroby vyrobene z dvoch original 11 plechovych cievok... samozejme teraz to je uz pripevnene na dvoch skrutkach):

26022011711 (1).jpg (32.99 KiB) Zobrazeno 21365 krát

26022011712 (1).jpg (32.16 KiB) Zobrazeno 21365 krát

26022011713 (1).jpg (30.11 KiB) Zobrazeno 21365 krát

[heslar]

26022011716 (1).jpg (30.52 KiB) Zobrazeno 21365 krát

Tu mozeme vidiet ze cievky su zapojene paralerne, teda ziadna spolocna zem, iba dva vodice na vystupe...

26022011715 (1).jpg (29.7 KiB) Zobrazeno 21365 krát

26022011714 (1).jpg (30.77 KiB) Zobrazeno 21365 krát

[heslar]

26022011718 (1).jpg (31.62 KiB) Zobrazeno 21365 krát

26022011717 (1).jpg (30.52 KiB) Zobrazeno 21365 krát

[kubo HC]

pekne pekne previniem to aj ja a hodím sem fotky už to mám na stole rozrobené ... máš tam dva okruhy?? pozerám že dve cievky previnuté a jedna origo z tou origo budeš ,,krmiť,, zadné svetlo a tímy previnutímy predné?

[heslar]

Na tychto fotkach sa da pekne vidiet ze v alteratore som pouzil jednu original 22 plechovu cievku a dve podomacky vyrobene 22 plechove cievky

26022011720 (1).jpg (31.63 KiB) Zobrazeno 21364 krát

26022011721 (1).jpg (31.26 KiB) Zobrazeno 21364 krát

posledna...

26022011722 (1).jpg (32.2 KiB) Zobrazeno 21364 krát

[heslar]

pekne pekne previniem to aj ja a hodím sem fotky už to mám na stole rozrobené ... máš tam dva okruhy?? pozerám že dve cievky previnuté a jedna origo z tou origo budeš ,,krmiť,, zadné svetlo a tímy previnutímy predné?

Vsetky tri su spojene dokopy (paralerne) teda ziadna spolocna kostra.... odpada tym rusenie zo zapalovacieho obvodu.... a vsetkymi tromi krmim vsetko...

[kubo HC]

aha preto dva vodiče na vývod ... už chápem

[kubo HC]

háááá !! alternátor previnutý na 12Volt dve cievky zapojene paralelne k jednej čo je v sérii ešte som to síce nemeral ale do predneho svetla som napratal H4-ku !! to je 55/60Watt a svieti to jak odtrhnute vzadu zatial klasika 12V 5W ale urobim si svetlo z LED-iek

[heslar]

Vysledok tohto vikendu: Po osadeni noveho 12V alternatoru (vid obrazky vyzsie - s tou upravou, ze niesu tri cievky paralerne ako na obrazkoch ale su dve paralerne a jedna na ne seriovo) som sa rozhodol spravit pre babettu zdroj.

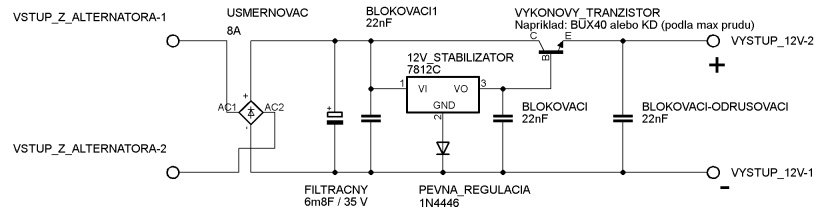

Ide o jednoduche zapojenie ktore zvladne aj elektronik zaciatocnik. Mnou navrhnuty zdroj sa sklada z tychto casti: usmernovac, filter, stabilizator. Usmernovac robi zo striedaveho napatia jednosmerne. Filter vyhladzuje zvlnenie. Stabilizator "orezava" vyzsie napatie ako 12V. Tu je schema:


Merania:

Volnobeh: vystupne napatie 12,4V, vystupny (skratovy) prud 4,5A, max dodany vykon 54W
Stredne otacky (cestovne otacky): napatie 12,6V, prud 7,5A, max vykon 94W
Max otacky: napatie 12,6, prud 8A, max vykon 100W

Dufam ze sa inspirujete a v pripade otazok ma kontaktujte!

[Citr0nik]

Heslar: klobuk dole vyzerato vyborne .. skoro ako moj namet (iba na papiery..) tak toto presne spravim aj ja .. ale cievky mam origo 22plechove ako sa hovori zdiealm to CELEee

[Citr0nik]

este k tomu vykonovemu tranzis.. treba ho extremne chladit ci ? .. nehreje sa ?? aky tam mas chladic ? na tom ?? ..

[kubo HC]

myslim že chladič netreba, max. to hod na rám ...
